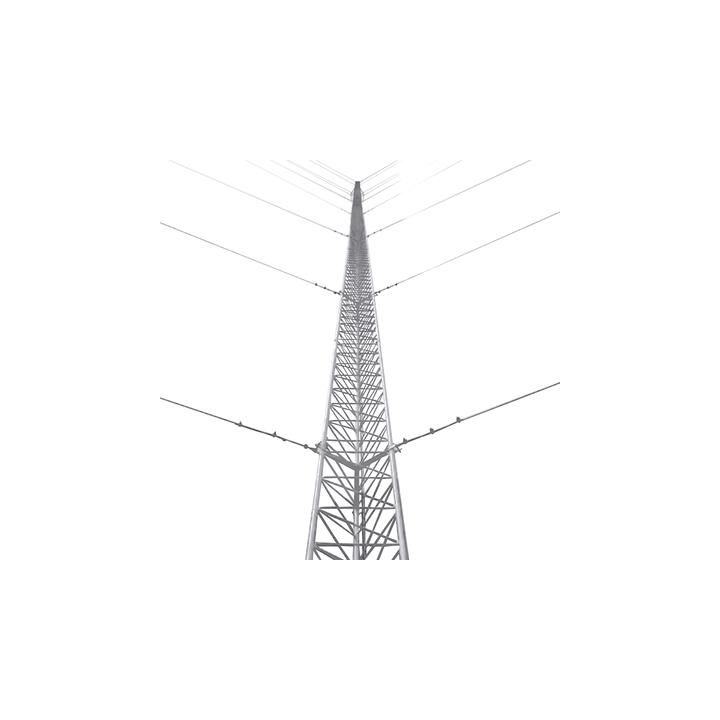

Kit de Torre Arriostrada de Techo de 30 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).

Name: Kit de Torre Arriostrada de Techo de 30 m con Tramo STZ30 Galvanizado Electrolítico (No incluye retenida).
Brand: SYSCOM TOWERS
SKU: KTZ-30E-030P
Price: 24361.53 MXN
Availability: InStock

SYSCOM TOWERS

$24,361.53

IVA incluido

Elaborado bajo normativa ISO 9001:2015
Carga axial máxima 200 kg, altura 30 metros
Galvanizado electrolítico según ASTM B-633
Resistencia al viento: 200 km/hr
Ideal para zonas secas, libre de corrosión
10 tramos de 30 cm con copete y base

Marca: SYSCOM TOWERS | Garantía: 3 años | Modelo: KTZ-30E-030P

Características Destacadas

Producto elaborado Bajo Normativa ISO 9001:2015
Gran Elevación / Bajo costo
100% Inspección de Ensamble Tramo - Tramo
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
Ideal para zonas secas libre de corrosión

Características Físicas

Carga Axial Máxima: 200 Kg
Altura: 30 metros (10 tramos)
Resistencia al viento: 200 km/hr
Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
Aplicación: Intemperie (Zonas desérticas o baja humedad)

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
10	STZ30	Tramo de torre de 30 cm de ancho de cara
1	SCZ30P	Copete de torre de 30 cm con opresor para pararrayo
1	SBA30	Base para torre de 30 cm
1	SAB30	Ancla para base de torre
5	SJB30	Brida de sujeción de Retenida
3	SAP01	Ancla de losa o pared para Retenida
30	CUELLO-14-HDG	Cuello para cable de retenida
90	NUDO-316-FJG	Abrazadera tipo perro de 3/16'

No incluye cable de retenida. Se recomiendan 480 metros de retenida de 1/8' SRET-318-CAM o diámetros superiores.

No incluye Tensores. Se recomiendan 15 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

Sistema de Señalización/Iluminación

Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido)

Sistema de línea de vida

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
1	S-GULV	Guía para línea
33	SRET-338CAM	Cable de 3/8'
6	NUDO-38FJG	Nudo forjado 3/8'
2	CUELLO-38-HDG	Cuello 3/8'
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador
1	SYS-USA7B	(Opcional) Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ30-PRO - ¡Todo incluido! Ideal para torres de 30 m con dipolo corona, cableado y electrodos con .

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1	S610	Registro plástico
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1	S610	Registro plástico chico
1	ANTIOX	Aerosol para protección de terminales
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
20	TGAC	Aislador para torre

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo
