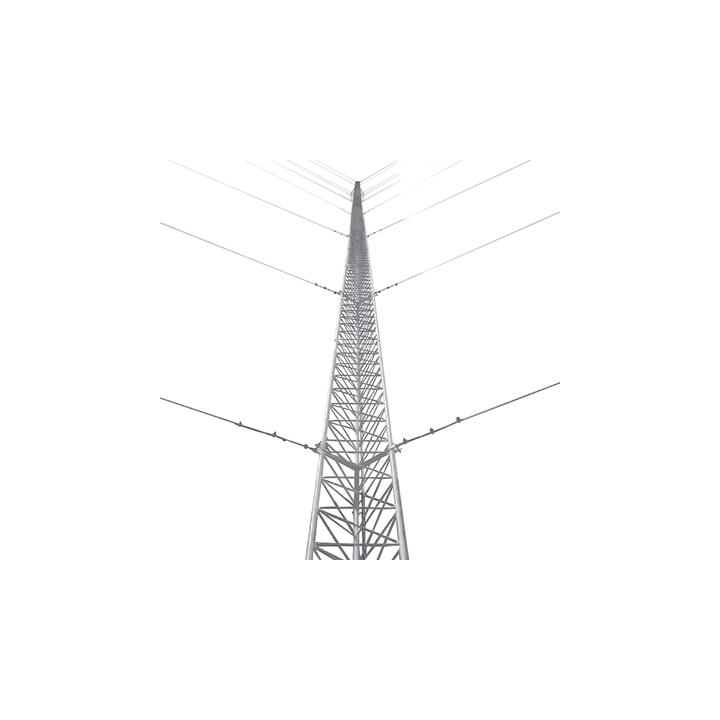

Kit de torre arriostrada de piso de 21 m altura con tramo STZ30 galvanizado electrolítico (No incluye retenida).

Kit de torre arriostrada de piso de 21 m altura con tramo STZ30 galvanizado electrolítico (No incluye retenida).

SYSCOM TOWERS
$18,346.08
IVA incluido
  • Normativa ISO 9001:2015, calidad certificada
  • Carga axial máxima de 200 kg
  • Galvanizado electrolítico ASTM B-633 anticorrosivo
  • Altura ajustable 21 metros en 7 tramos
  • Resistencia al viento 200 km/h sin deformación
  • Diseño modular para fácil transporte e instalación

Marca: SYSCOM TOWERS | Garantía: 3 años | Modelo: KTZ-30E-021

Compartir

Características Destacadas

  • Producto elaborado Bajo Normativa ISO 9001:2015
  • Gran Elevación / Bajo costo
  • 100% Inspección de Ensamble Tramo - Tramo
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633
  • Ideal para zonas secas libre de corrosión

Características Físicas

  • Carga Axial Máxima: 200 Kg
  • Altura: 21 metros (7 tramos)
  • Resistencia al viento: 200 km/hr
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633)
  • Aplicación: Intemperie (Zonas desérticas o baja humedad)
Incluye los siguientes componentes
Cantidad Modelo Descripción
7 STZ30 Tramo de torre de 30 cm de ancho de cara
1 SCZ30P Copete de torre de 30 cm con opresor para pararrayo
1 SBA30 Base para torre de 30 cm
1 SAB30 Ancla para base de torre
4 SJB30 Brida de sujeción de Retenida
3 SAP02 Ancla de piso para Retenida
24 CUELLO-14-HDG Cuello para cable de retenida
72 NUDO-316-FJG Abrazadera tipo perro de 3/16'

No incluye cable de retenida

Se recomiendan 290 metros de retenida de 1/8' (SRET-318-CAM) o diámetros superiores

No incluye Tensores

Se recomiendan 12 tensores de 1/2' x 6'. (TEN1/2X6OGJ o TEN1/2X6OQJ)

El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador

Accesorios complementarios (No incluidos)

Sistema de Señalización/Iluminación (No incluido)

Cantidad Modelo Descripción
2 EIGSLSE Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810
2 HLU3R2 Montaje para lámpara de obstrucción EIGSLSE

* La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco

Sistema de línea de vida (No incluido)
Cantidad Modelo Descripción
1 SHE-LV Par de herrajes de sujeción
1 S-GULV Guía para línea
24 SRET-338CAM Cable de 3/8'
6 NUDO-38FJG Nudo forjado 3/8'
2 CUELLO-38-HDG Cuello 3/8'
1 TRY-ACC-SLIDER Carro de Seguridad para Instalador
1 SYS-USA7B Arnés de Suspención

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)
Cantidad Modelo Descripción
1 TG45AB Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm
1 S610 Registro plástico
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
1 TGBUSG10 Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN)

Sistema de Pararrayos Básico Recomendado para Torre (No incluido)
Cantidad Modelo Descripción
1 TGTDPC Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1 TG45AB Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel
1 S610 Registro plástico chico
1 ANTIOX Aerosol para protección de terminales
3 TGCR11 Conector de Ojo
2 TGAB18 Conector para Varilla
14 TGAC Aislador para torre

La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos

Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros

Recomendaciones

  • Asegúrese de que la instalación sea realizada por un profesional capacitado
  • Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería
  • No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes
  • Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales
  • La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre)
  • Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo

Diagrama Representativo

Instalación de Retenida Versión 2.0

Imágenes de Instalación
